Verschlussdeckeldichtungen

SAS 412

Reingrafit-Dichtungselement mit Rechteckprofil zur Abdichtung von nichtdynamischen Maschinen-, Apparate- und Armaturenbauteilen.
Dichtungswerkstoff

abhängig von den Einsatzbedingungen auf Dichten zwischen 1,2 g/cm³ und 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä.. Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550°C (in inerter Umgebung bis + 3000°C)
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 412-6E

Reingrafit-Dichtungselemente mit verminderter Extrusionsneigung. Dichtungssystem zur Abdichtung von nichtdynamischen Armaturenbauteilen in Hochdruckarmaturen.
Dichtungswerkstoff
auf eine Dichte von 1,6 g/cm³ verdichtete SIGRAFLEX®-Folie, mit einem Grafitgehalt
von 99,85 %, gegen Extrusion geschützt durch Einlagen aus 0,05 mm starken Edelstahlfolien.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 412-6K

Gekammerte Reingrafit-Dichtungselemente mit Rechteckprofil. Dichtungssystem zur Abdichtung von nichtdynamischen Armaturenbauteilen in Hochdruckarmaturen mit großen Masstoleranzen.
Dichtungswerkstoff
auf eine Dichte von 1,6 g/cm³ verdichtete SIGRAFLEX®-Folie, mit einem Grafitgehalt
von 99,85 %, Deckflächen gegen Extrusion und Oxidation geschützt durch Edelstahlkappen.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 414

Reingrafit-Dichtungselement mit 45°-Innenschräge zur Abdichtung von nichtdynamischen Maschinen-, Apparate- und Armaturenbauteilen.
Dichtungswerkstoff
abhängig von den Einsatzbedingungen auf Dichten zwischen 1,2 g/cm³ und 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C (in inerter Umgebung bis +3000°C)
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 414-6E

Reingrafit-Dichtungselemente mit 45°-Innenschräge, mit verminderter Extrusionsneigung. Dichtungssystem zur Abdichtung von nichtdynamischen Armaturenbauteilen in Hochdruckarmaturen.
Dichtungswerkstoff
auf eine Dichte von 1,6 g/cm³ verdichtete SIGRAFLEX®-Folie, mit einem Grafitgehalt
von 99,85 %, gegen Extrusion geschützt durch Einlagen aus 0,05 mm starken Edelstahlfolien.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

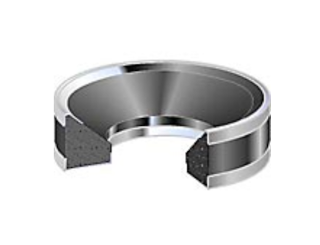

SAS 414-6K

Gekammerte Reingrafit-Dichtungselemente mit 45°-Innenschräge. Dichtungssystem zur Abdichtung von nichtdynamischen Armaturenbauteilen in Hochdruckarmaturen mit großen Masstoleranzen.
Dichtungswerkstoff
auf eine Dichte von 1,6 g/cm³ verdichtete SIGRAFLEX®-Folie, mit einem Grafitgehalt
von 99,85 %, Deckflächen gegen Extrusion und Oxidation geschützt durch Edelstahlkappen.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 416

Reingrafit-Dichtungselement mit 45°-Aussenschräge zur Abdichtung von nichtdynamischen Maschinen-, Apparate- und Armaturenbauteilen.
Dichtungswerkstoff
abhängig von den Einsatzbedingungen auf Dichten zwischen 1,2 g/cm³ und 1,8 g/cm³ verdichtete SIGRAFLEX®-Folie mit einem Grafitgehalt von 99,85 %.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C (in inerter Umgebung bis +3000°C)
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 416-6E

Reingrafit-Dichtungselemente mit 45°-Aussenschräge mit verminderter Extrusionsneigung. Dichtungssystem zur Abdichtung von nichtdynamischen Armaturenbauteilen in Hochdruckarmaturen.
Dichtungswerkstoff
auf eine Dichte von 1,6 g/cm³ verdichtete SIGRAFLEX®-Folie, mit einem Grafitgehalt
von 99,85 %, gegen Extrusion geschützt durch Einlagen aus 0,05 mm starken Edelstahlfolien.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14

SAS 416-6K

Reingrafit-Dichtungselement mit 45°-Außenschräge. Dichtungssystem zur Abdichtung von nichtdynamischen Armaturenbauteilen in Hochdruckarmaturen mit grossen Masstoleranzen.
Dichtungswerkstoff
auf eine Dichte von 1,6 g/cm³ verdichtete SIGRAFLEX®-Folie, mit einem Grafitgehalt
von 99,85 %, Deckflächen gegen Extrusion und Oxidation geschützt durch Edelstahlkappen.

Einsatzbereich
universell einsetzbar zur Abdichtung von Dampf, Wasser, Säuren, Laugen, organischen und anorganischen Gasen, aliphatischen und aromatischen Kohlenwasserstoffen, Alkoholen, Ethern, Ketonen, u.ä..
Reingrafit-Dichtungselemente können nicht eingesetzt werden zur Abdichtung stark oxidierender Medien (z.B. konzentrierte Schwefel- und Salpetersäure, Fluor, Chlor, u.ä.)

Betriebsbedingungen
Temperatur -200 °C bis + 550 °C
Druck bis 50 MPa (500 bar)
pH-Wert 0 bis 14
